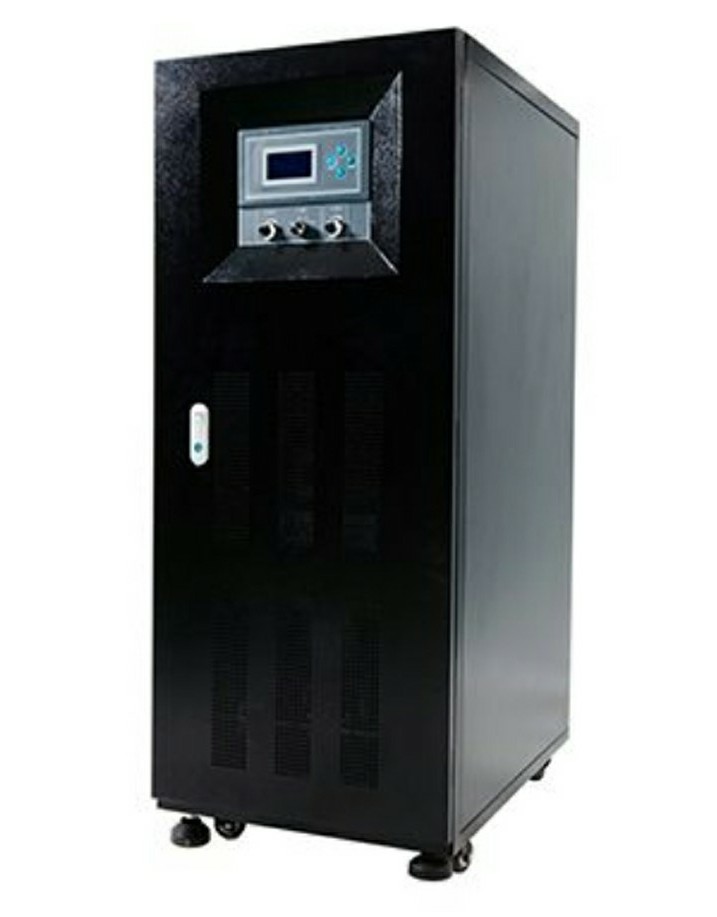

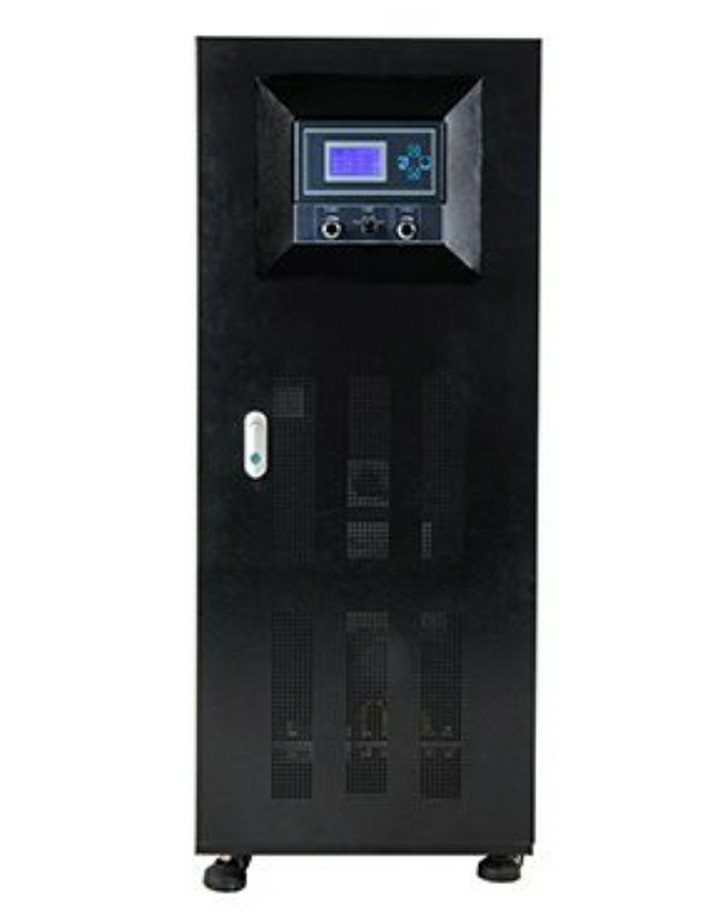

CFP系列智能變頻電源是上海穩壓器廠研發生產的新一代32位處理器、IGBT功率模塊和隔離變壓器設計而成,是一種將市電通過功率變換電路轉換為所需電壓和頻率的精密電源。由于世界各國電網標準不統一，出口電器產品需模擬不同電網環境進行測試。可提供世界各國標準電網電壓及頻率，輸出電壓和頻率均可數字調節，適用于出口電器產品的老化測試，可將輸入電源轉換為任意所需的電壓和頻率，滿足全球不同地區的用電需求。
CFP系列三相變頻電源具有頻率穩定度高、穩壓精度高、響應速度快、抗沖擊性好、三相電壓自動平衡等優點。
CFP系列三相智能變頻電源主要適用于進出口產品測試，滿足不同頻率或不同額定電壓等級設備的供電及調試電源等。如：空調設備、咖啡機、洗衣機、榨汁機、微波爐、收錄音機、冰箱等家電產品的測試電源；進口、出口設備的60HZ供電電源檢測；航空/軍事單位的機場地面設施、船舶、航天、軍事研究所等特殊測試電源。
CFP系列智能變頻電源可選配以下功能：
RS485接口：支持MODBUS-RTU協議，可轉換為RS232/CAN/RJ45，便于遠程監控；可存儲多組電壓、頻率及工作時間參數。
?DC28V接口：具備DC28V直流輸入與控制開關，可嵌入機柜，布局整潔美觀。?
輸入諧波抑制：可選12/18脈波整流或3~21次諧波濾波器，降低輸入諧波，提高功率因數，減少對電網干擾。
?防護與結構：可選IP65防護等級，適用于戶外岸電供電；也可配置集裝箱式電源房，內置溫控與隔熱層。
?寬范圍輸入：輸入電壓范圍±50%，頻率25Hz–100Hz,適合小水力發電場合,輸出能夠穩頻穩壓
| 輸入 | 電壓范圍 | 三相AC380V±20%（單相220V±20%）或其它指定電壓 |
| 頻率 | 40HZ-70HZ或其它指定頻率 | |
| 輸出 | 調制方式 | IGBT/SPWM正弦波脈寬調制方式 |
| 輸出電壓 | 三相0-520V可調，單相0-300V可調（可定制更高電壓） | |
| 輸出電壓穩定度（平均值） | ±1%（可定制更高精度） | |
| 反應時間 | 2ms（針對輸入電壓） | |
| 電壓波形失真度THD | < 2%（空載或線性負載） | |
| 輸出頻率 | 40HZ-70HZ可調，50/60//400HZ固定 | |
| （可選100HZ/200HZ，可定做5-1000HZ） | ||
| 頻率穩定度 | < 0.1% | |
| 相位偏移 | 負載三相平衡或空載時≤±1°；100%三相不平衡：≤±4° | |
| 三相不平衡度 | 三相電壓自動平衡 | |
| 顯示診斷保護系統 | 電參數顯示 | 線電壓（L-L）、三相電壓（L-N），三相電流，頻率，功率 |
| 電參數顯示解析度 | 電壓解析度0.1V；電流解析度0.1A;功率解析度0.1KW | |
| 故障診斷及顯示 | 過載短路故障、IGBT模塊故障、熔絲故障、溫度過高故障 | |
| 保 護 | 輸入無熔絲開關，輸出無熔絲開關，電子電路快速偵測過電流，過電壓，過載，過高溫，短路并自動跳脫保護及告警 | |
| 顯示介質 | LCD液晶顯示(128*64) | |
| 過載能力 | 120%/1小時；150%/1分鐘；200%/20秒 | |
| 使用環境 | 環境溫度-10～45℃，相對濕度0～90％ | |
| 絕緣電阻 | DC500V, 20 MΩ以上 | |
| 耐 壓 | 工頻AC2000V / 10mA 無泄漏 | |
|
型號 |
額定容量?（KVA） |
額定輸出電流（A） |
機柜外形尺寸 寬×厚×高（mm) |
備注 |
|
|
高壓檔 |
低壓檔 |
||||
|
CFP13003?CFP33003 |
3 |
3.3 |
6.6 |
350×650×670 (帶輪子） |
|
|
CFP13006??CFP33006 |
6 |
6.6 |
13.2 |
||
|
CFP13010?CFP33010 |
10 |
11 |
22 |
||
|
CFP13015?CFP33015 |
15 |
16.5 |
33 |
460×700×1170 (帶輪子） |
|
|
CFP13020?CFP33020 |
20 |
22 |
44 |
||
|
CFP33030 |
30 |
33 |
66 |
||
|
CFP33045 |
45 |
50 |
100 |
780×650×1450 |
|
|
CFP33060 |
60 |
66 |
132 |
||
|
CFP33075 |
75 |
83 |
166 |
950×700×1600 |
|
|
CFP33090 |
90 |
99 |
198 |
||
|
CFP33120 |
120 |
132 |
264 |
||
|
CFP33150 |
150 |
165 |
330 |
1200×750×1800 |
|
|
CFP33200 |
200 |
220 |
440 |
||
|
CFP33250 |
250 |
275 |
550 |
1400×800×2000 |
|
|
CFP33300 |
300 |
330 |
660 |
||
|
CFP33350 |
350 |
385 |
770 |
1500×1050×2000 |
|
|
CFP33400 |
400 |
440 |
880 |
||
|
CFP33500 |
500 |
550 |
1100 |
1500×1050×2000 兩柜并機 |
|
|
CFP33600 |
600 |
660 |
1320 |
||
|
CFP33800 |
800 |
880 |
1760 |
||
|
CFP331000 |
1000 |
1100 |
2200 |
1500×1050×2000 三柜并機 |
|
|
CFP331200 |
1200 |
1320 |
2640 |
||
|
CFP331400 |
1400 |
1540 |
3080 |
1500×1050×2000 四柜并機 |
|
|
CFP331600 |
1600 |
1760 |
3520 |
||
|
CFP331800 |
1800 |
1980 |
3960 |
1500×1050×2000 五柜并機 |
|
|
CFP332000 |
2000 |
2200 |
4400 |
||
注：
1、90KVA及以下設有高低壓切換開關，90KVA以上高壓檔和低壓檔訂貨時任選一檔。
2、表中電流是在線電壓520V時的計算電流，實際使用要根據所選設備的最高電壓來計算額定電流。
3、并機系列可根據需要選擇輸入輸出開關柜。
